Вы знакомы с понятием «мокрый выхлоп»? После запуска двигателя уху яхтсмена приятно слышать эти утробно булькающие звуки «мокрого» выхлопа. Каждый шкипер знает: это «плюхание» есть надёжный признак того, что внешняя (вторичная) система охлаждения дизеля функционирует штатно и движок работает в нормальном для него температурном режиме.
Зачем использовать «мокрую» выхлопную систему с впрыском воды?
- Температура выхлопных газов двигателя внутреннего сгорания может достигать 600 °С и выше.
- Скорость звука зависит от температуры среды, в которой он распространяется. Это также применимо и к выхлопным газам: чем выше температура выхлопных газов, тем выше будет скорость звука.
- Уровень шума, а именно относительный уровень звука, воспринимаемый человеческим ухом, также зависит от скорости распространения звука. Снижение уровня шумности прямо пропорционально уменьшению скорости распространения звуковой волны.
В прошлом большинство выхлопных систем было «сухими»- не имело водяного охлаждения выхлопных газов. Такой раскаленный газопровод был основательно изолирован, но даже в этом случае он производил много шума («звучный рык», так о нем говорили). А теперь, только представьте, насколько быстро такая система изнашивалась? Понижение температуры выхлопных газов до 40-50°С может быть достигнуто впрыском охлаждающей воды двигателя в линию газовыхлопа. При смешении выхлопных газов и охлаждающей жидкости значительно уменьшается температура выхлопных газов. Другим важным преимуществом понижения температуры является тот факт, что все части выхлопного тракта после выхлопного патрубка двигателя могут быть теперь выполнены из синтетических материалов, которым можно придать сложную форму, они имеют небольшой вес и абсолютно не корродируют.
Каким требованиям должна удовлетворять система «мокрого» газовыхлопа?
На первый взгляд кажется, что сойдет и такой простейший вариант: выхлопной шланг проходит от двигателя напрямую к выхлопному транцевому патрубку судна. Однако, при проектировании системы газовыхлопа необходимо учитывать: после остановки двигателя охлаждающая жидкость из системы газовыхлопа не должна попадать обратно в двигатель. Также нужно предотвратить попадание забортной воды в систему газовыхлопа через транцевый патрубок. Для соблюдения вышеуказанных рекомендаций в дополнение к выхлопным шлангам, Vetus предлагает полный ассортимент комплектующих для систем газовыхлопа, выполненных из синтетических материалов: Водяной замок, накапливающий охлаждающую воду после остановки двигателя. Он также обладает свойством гасить звук, поэтому он работает и как глушитель. Гусек поднимает выхлопной шланг над ватерлинией, предотвращая попадание забортной воды в выхлопную систему. После остановки двигателя вся охлаждающая вода в газовыхлопе будет стекать в водяной замок.
Расположение точки впрыска относительно ватерлинии

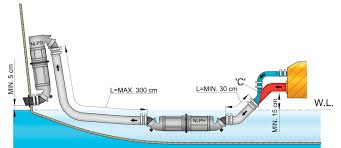

Высота расположения точки впрыска воды (воды охлаждения двигателя) в систему газовыхлопа по отношению к ватерлинии очень важна. Если точка впрыска воды располагается на 15 см над уровнем ватерлинии или выше, то впрыск может осуществляться непосредственно в выхлопную систему. В случае, если точка впрыска располагается ниже, чем 15 см над уровнем ватерлинии, то существует риск попадания охлаждающей воды в двигатель при остановке двигателя. Это устраняется подсоединением вентиляционного шланга к линии впрыска (1) или установкой в линию впрыска антисифона (2).
Вот и все! Все вышеперечисленное характеризует ту самую систему «мокрого» выхлопа. С ней Вы также будете слышать этот приятный булькающий звук. Только представьте 600 °С достигает температура выхлопных газов!!! Нагревание-охлаждение: такой процесс ждет выхлопную систему без этого самого водяного впрыска. Долго ли она проживет? Долговечность материалов на судне – залог того, что переплачивать не придется, и Вы всегда будете уверены в своем оборудовании. Конечно же, если Вы не любитель острых ощущений, к примеру: выйти в море и думать, что вот-вот что-то пойдет не так. Остальным мы рекомендуем обратиться к нам, в интернет-магазин «Яхтенные товары» , наши специалисты с радостью помогут спроектировать выхлопную систему и установить ее на Ваше судно.
Время обзора ассортимента Vetus!
Водяной замок – глушитель
Эти водяные замки имеют двухступенчатую конструкцию с верхней и нижней камерой, с горизонтальной разделяющей пластиной и трубой подъема воды через центр. Они обеспечивают превосходное глушение шума выхлопа с минимальным противодавлением. Поскольку верхняя камера, а также впускной и выпускной патрубки могут поворачиваться на 360°, установка выхлопной системы даже в тесном отсеке намного упрощается.
Подходит для выхлопных шлангов с внутренним диаметром 40 мм, 45 мм, 51 мм, 60 мм, 76 мм или 90 мм. Имеет сливное отверстие (для зимнего хранения).
Выхлопные газы смешиваются с охлаждающей водой и поступают из нижней камеры в верхнюю через центральную трубу и выходят из водяного замка через вращающийся выпускной патрубок, соединенный с транцевым патрубком также выхлопным шлангом.
Рассмотрим 3 типа гидрозамков\глушителей:
- Тип NLPH
Оригинальная конструкция (изделие состоит из двух вращающихся друг относительно друга частей, а присоединительные патрубки для шлангов вращаются относительно корпуса) обеспечивает легкость и быстроту установки, а также универсальность применения. Это новое комбинированное изделие должно устанавливаться в горизонтальном положении. Имеются исполнения для шлангов диаметром 40, 45, 51, 60, 76 и 90 мм.
- Тип NLPG
Объединение функций глушителя и гуська позволяет не только сэкономить время установки, но также требует меньше места, сохраняя важнейшие свойства выхлопной системы. Гусек предотвращает попадание забортной воды в выхлопную систему, а глушитель обеспечивает дополнительное смешивание выхлопных газов с водой, уменьшая шум. Изделие не только снижает шум, но и обеспечивает пренебрежимо малое обратное давление в выхлопной системе. Части корпуса вращаются относительно друг друга, а присоединительные патрубки для шлангов – относительно корпуса, это позволяет изменить форму изделия и существенно упростить установку в стесненных судовых условиях. Имеются исполнения под выхлопные шланги с диаметром 40, 45, 51, 60, 75 и 90 мм.
- Тип NLP3
Максимальное глушение шума. NLP3 - самый тихий глушитель/водяной замок на рынке. Благодаря своей конструкции из трех камер, он показывает выдающиеся характеристики:
- Глушение шума на целых 10 DB больше, чем у традиционных глушителей/замков.
- NLP3 имеет вращающиеся камеры и соединительные патрубки, что обеспечивает быструю и простую установку даже в крайне стесненных условиях.
Для больших судов используют замок типа MG
Зачастую на современных скоростных судах, оборудованных одним или двумя мощными двигателями, машинное отделение очень
тесное. Водяные замки Vetus модели MG предназначены для установки в самых труднодоступных местах. Верхний выпускной патрубок вращается на 360°, а впускной установлен под углом 45° вверх. Модели с горизонтальными патрубками или установленными под углом в 15° или 30° поставляются по специальному заказу при минимальном кол-ве в 10 штук. Водяные замки Vetus MG устанавливаются только в выхлопных системах с водяным впрыском. Они полностью выполнены из синтетических материалов (не подвержены коррозии и гальваническому воздействию), шумо-поглощающие и дающие минимальное противодавление.
Длинные выхлопные тракты
При особенно длинном выхлопном тракте, например на парусных яхтах, необходимо устанавливать большой водяной замок для предотвращения попадания воды из системы обратно в двигатель при его остановке. Водяные замки Vetus типа LSG, LSS и LSL - идеальное решение для парусных яхт при большой волне. Для упрощения установки водяных замков впускные и выпускные патрубки вращаются на 360°. Они также оснащены сливным отверстием для зимнего хранения. Возможно также установить датчик температуры газовыхлопа у впускного патрубка модели LSG. Модель LSS отличается небольшой высотой в 225 мм, что позволяет легко устанавливать ее под палубой.
Сепараторы
Генераторные агрегаты и морские дизельные двигатели на борту являются источниками шума. Сепаратор газов и воды отделяет охлаждающую воду от выхлопных газов. Cепараторы Vetus отличает высокое качество по снижению уровня шума, и они функционируют в качестве гуська.
Антисифон
В случае, если точка впрыска располагается ниже, чем 15 см над уровнем ватерлинии, то существует риск попадания охлаждающей воды в двигатель при его остановке. Это устраняется установкой антисифона на уровне не менее, чем 40 см над ватерлинией. Могут поставляться две модели антисифонов, а именно: модель ASD и модель AIRVENT.
Системы газовыхлопа для скоростных судов
Специально разработанные для скоростных судов с мощными двигателями, где не хватает места для установки водяного замка и/или гуська.
- Применяется только в системе мокрого выхлопа.
- Все части сделаны из синтетических (антикоррозийных) материалов.
- Значительное снижение шума газовыхлопа.
- Противодавление минимально.
- Компактность и легкий вес.
- Монтажные скобы из нержавеющей стали входят в поставку.
- Транцевый патрубок из из нержавеющей стали или из синтетического материала с обручем из нержавеющей.
Установкой выхлопной системы на скоростные суда должен заниматься человек обладающий высокой квалификацией. Советуем обратиться к нам в интернет-магазин «Яхтенные товары» и наши специалисты сделают все качественно и в самые короткие сроки.
Сигнализатор температуры газовыхлопа
Незаменимая вещь на борту, ведь никогда не знаешь наверняка, что может пойти не по плану. Засорение водозаборника или повреждение крыльчатки водяного насоса приводит к уменьшению объема охлаждающей воды в системе газовыхлопа. В этом случае температура выхлопных газов повышается намного быстрее, чем температура двигателя. Рекомендуется всегда устанавливать в выхлопном шланге датчик температуры газовыхлопа. Этот датчик соединен с сигнализатором, который подает визуальный и звуковой сигнала тревоги, когда температура в выхлопном шланге или глушителе превышает допустимый уровень.
Все части выхлопных систем Vetus отвечают высоким требованиям, предъявляемым к судовому оборудованию судостроителями и владельцами современных судов. Вас ожидает непревзойденное качество и долговечность материалов, удовлетворение требований стандартов, минимальный шум и обратное давление. Приобретайте выхлопные системы Vetus и наслаждайтесь булькающим звуком «мокрого» выхлопа, понимая, что пока Вы его слышите – это добрый знак. А интернет-магазин «Яхтенные товары» с радостью помогут спроектировать, заказать и установить Вам идеальную выхлопную систему.
Элементы судовой выхлопной системы в каталоге Яхтенных Товаров.
